Führungsschiene

Beispiel:

Sie beabsichtigen Terassenplatten in der Größe 50 x 100 x 2 cm zu schneiden. Sie sollten sich nun überlegen, ob Sie Diagonal- und Längsschnitte durchführen müssen oder nur Längsschnitte. Je nach Anforderungen, können sie mit Hilfe der Tabellen 2 und 3 nun Ihr STRAIGHTCUT® System auswählen.

Bei Platten mit den Abmaßen 50 x 100 x 2 cm sind Sie,

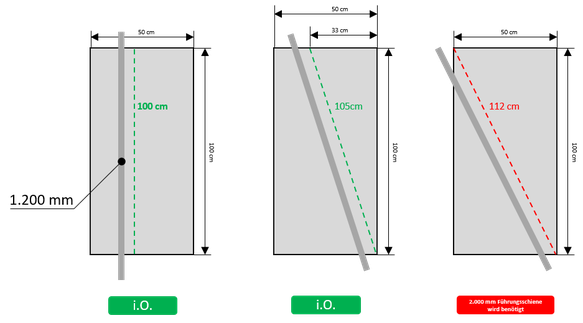

bei Längs- oder Querschnitten bis zu einem Längen-Breiten Verhältnis von 33/100 (mittleres Bild) mit dem STRAIGHTCUT® System in der Länge 1.200 mm (Effektive Schnittlänge = 1.050 mm) bestens beraten. Für den Diagonalschnitt wird eine Schnittlänge von 1.120 mm benötigt. Somit müsste für einen Diagonalschnitt eine Führungsschiene mit 2.000 mm ausgewählt werden.

Effektive Schnittlängen

Länge der Führungsschiene [mm]	Effektive Schnittlänge [mm]
1.000	850
1.200	1.050
2.000	1.850

Tab.1: Effektive Schnittlängen der Führungsschienen

Diagonalschnitte

Abmaß der Terassenplatte [cm]	Länge der Diagonalen [cm]	STRAIGHTCUT® System
60 x 60	85	1.000 mm
50 x 100	112	2.000 mm
40 x 120	127	2.000 mm
60 x 120	135	2.000 mm

Tab.2: Länge der Diagonalen verschiedener Terassenplatten und geeignetes STRAIGHTCUT® System

Längsschnitte

Abmaß der Terassenplatte [cm]	Max. Längsschnitt [cm]	STRAIGHTCUT® System
60 x 60	60	1.000 mm
50 x 100	100	1.200 mm
40 x 120	120	2.000 mm
60 x 120	120	2.000 mm

Tab.3: Länge verschiedener Terassenplatten und geeignetes STRAIGHTCUT® System
